信息摘要：
七氟丙烷氣體滅火系統是集氣體滅火、自動控制及火災探測等于一體的現代化智能型自動滅火裝置，根據GB50370-2005《氣體滅火系統設計規范》及GB50263-2007《氣體滅火系統施工及驗收規范》對系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，操作簡單，環保良好等特點。
一、七氟丙烷氣體滅火系統設計用量
拿我們蘇州念海消防最近一個案例來說吧，大家一起跟小編來看看這個蘇州市某企業的機房七氟丙烷氣體滅火系統工程：

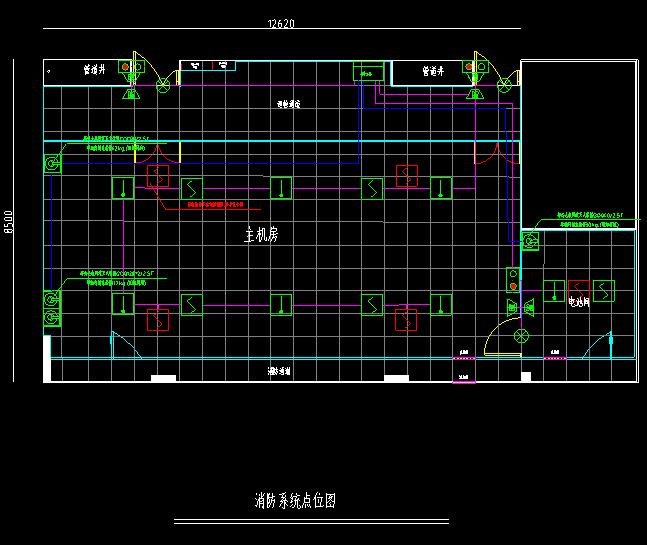

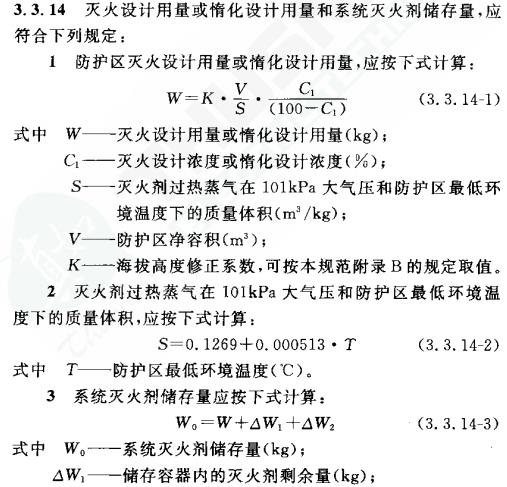

該機房長12.6米，寬8.5米，凈層高4米，屬于一個大小相對標準的機房，根據我們工程師現場勘驗現場后計算出重點防護區的具體尺寸數據，根據GB50370-2005《氣體滅火系統設計規范》對滅火設計用量的計算要求如下：
再經過兆龍軟件精確計算后，確定七氟丙烷的藥劑使用量在280KG左右，根據工程師現親自勘察現場及客戶需求設計出的七氟丙烷氣體滅火系統設計方案，給業主建議采用柜式七氟丙烷滅火裝置
單瓶組GQQ120/2.5 三套或雙瓶組GQQ70*2/2.5兩套來使用，針對設計方案中重點防護區，已經對柜體置放處進行了設計，一般柜體都是放置于墻角或者墻邊不阻礙人員走動并方便工作人員日常作業，確保以噴頭為圓心直徑1m范圍內沒有遮擋物及柜式七氟丙烷滅火裝置均勻分布，不過具體放置位置還是要根據現場由工程師親自勘驗之后的設計為主。
二、七氟丙烷氣體滅火系統設計規范
七氟丙烷自動滅火系統是集氣體滅火、自動控制及火災探測等于一體的現代化智能型自動滅火裝置，根據GB50370-2005《氣體滅火系統設計規范》及GB50263-2007《氣體滅火系統施工及驗收規范》對系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，操作簡單，環保良好等特點。
三、七氟丙烷氣體滅火系統產品介紹
剛剛上面我們提到的柜式七氟丙烷氣體滅火裝置，那么七氟丙烷氣體滅火系統分為哪幾類呢？按其裝配形式，還有管網式、懸掛式共計三種。

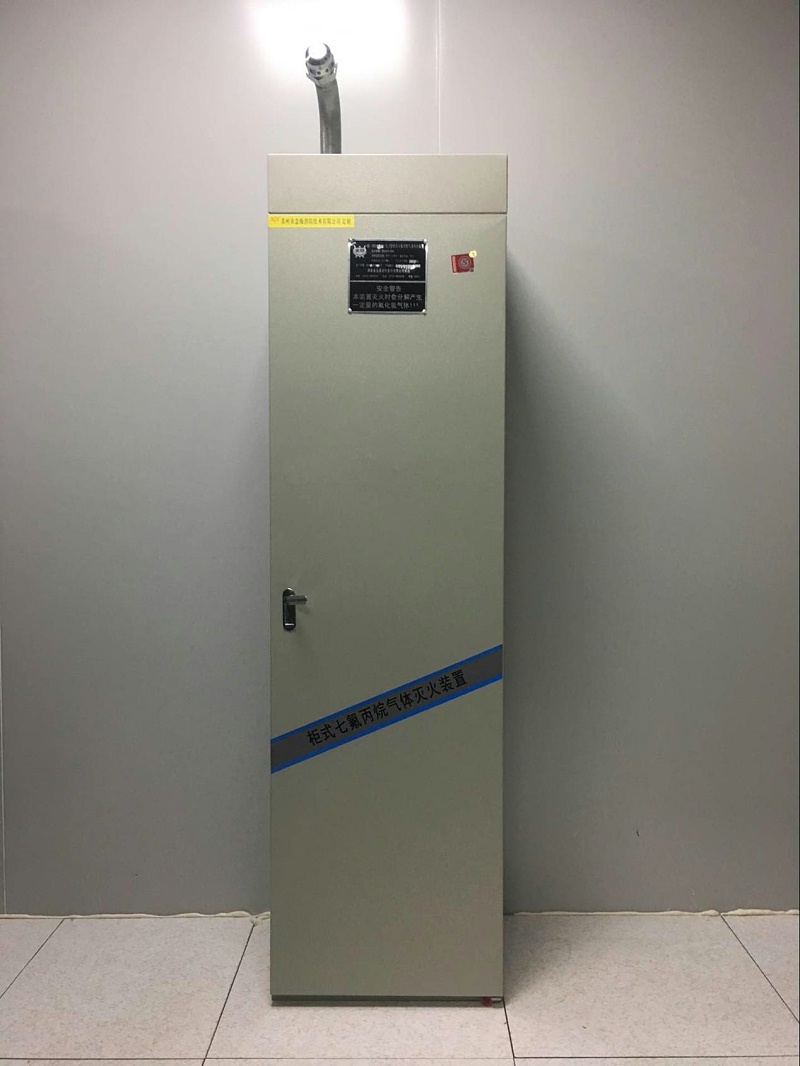

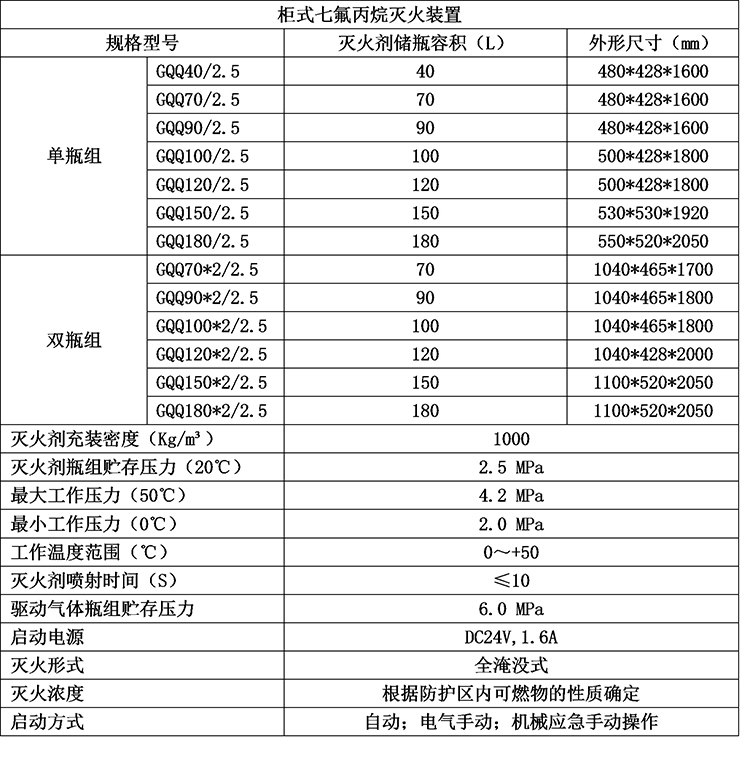

1、柜式七氟丙烷
柜式七氟丙烷滅火裝置是一種預制的，直接放在防護區內，由一套或者幾套滅火裝置保護一個防護區。在發生火災時，不需要經過很多管路，直接就在防護區內噴放滅火。根據結構形式可分為雙瓶組柜式七氟丙烷滅火裝置和單瓶組柜式七氟丙烷滅火裝置。具有安裝靈活方便，可輕便移動，工作準確可靠，操作維修方便等特點，不需配備單獨的鋼瓶間。
2、管網式七氟丙烷
管網式七氟丙烷滅火系統平時放置在專用鋼瓶間內，通過管網連接，在火災發生時，將滅火劑由鋼瓶間，輸送到需要滅火的防護區內，通過噴頭進行噴放滅火。有自動、手動、機械應急手動和緊急啟動/停止四種控制方式。按規范和現場情況又可分為單元獨立系統和組合分配系統兩種組成方式。
（1）單元獨立系統是指由一套滅火劑儲存裝置對應一套管網系統，保護一個防護區域的構成形式。
單元獨立系統
（2）組合分配系統是指由一套公共的滅火劑儲存裝置對應幾套管網系統，一般是兩個或兩個以上防護區采用一套滅火系統，保護兩個或兩個以上防護區域的構成形式，通過管網輸送到各個防護區。
組合分配系統

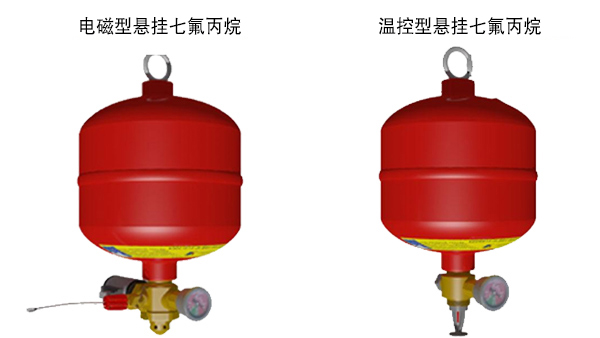

3、懸掛式七氟丙烷
懸掛式七氟丙烷滅火裝置是將貯存容器、容器閥、噴頭等預先配置成獨立的可懸掛安裝或者固定于墻壁上的，火災發生時可自動或手動噴放滅火劑的一類裝置。根據其啟動方式可分為電磁型和溫控型兩種：
（1）溫控型：火災溫度達到預設定溫時（一般為68℃）可自動啟動噴放，不需外配置報警系統；
（2）電磁型：利用一些火災探測元件和氣體滅火控制器等組成的集火災探測、報警和滅火功能于一體的滅火裝置。

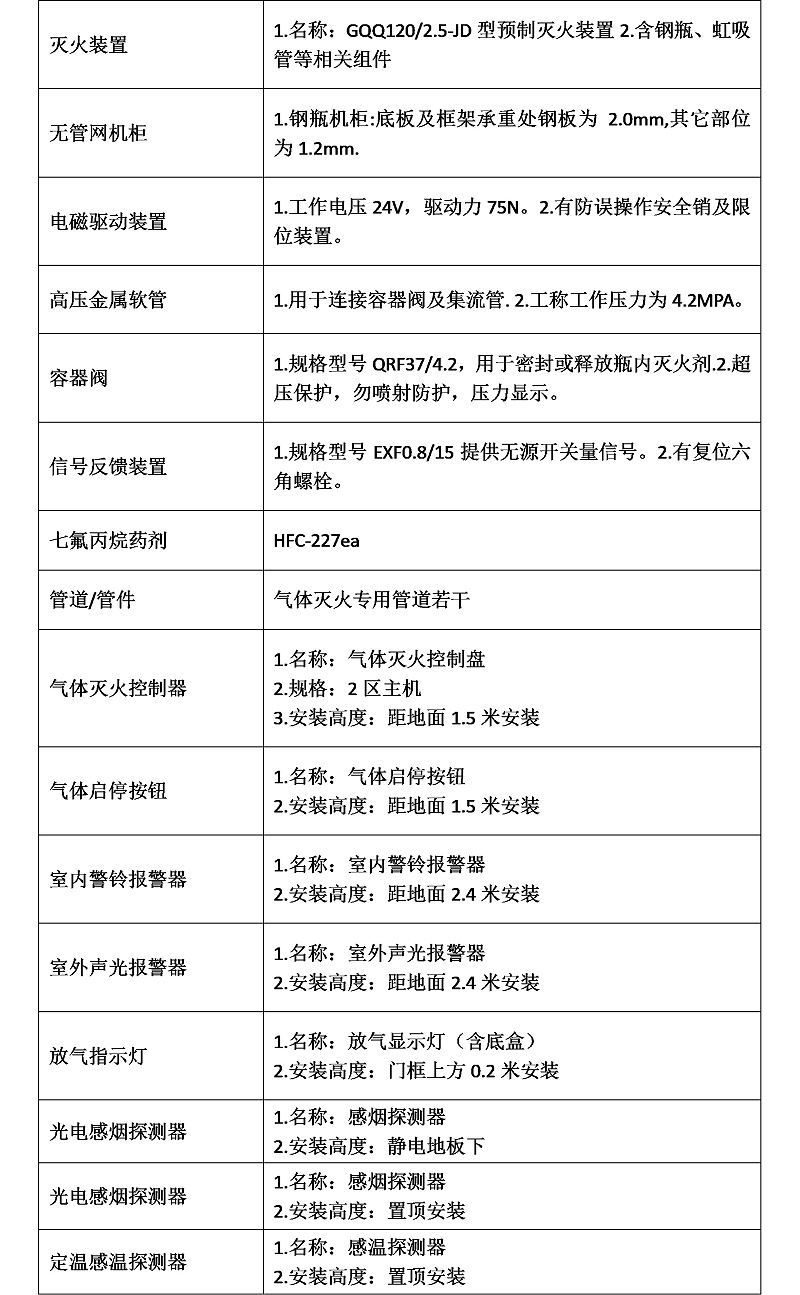

三、七氟丙烷氣體滅火系統報價
四、七氟丙烷氣體滅火系統原理
1)化學抑制：七氟丙烷滅火劑能夠惰化火焰中的活性自由基，阻斷燃燒時的鏈?zhǔn)椒磻?yīng)；
2)冷卻：七氟丙烷滅火劑在噴出噴嘴時，液體滅火劑迅速轉變成氣態需要吸收大量熱量，降低了保護區內火焰周圍的溫度；
3)窒息：保護區內滅火劑的噴放降低了氧氣的濃度，降低的燃燒的適度。

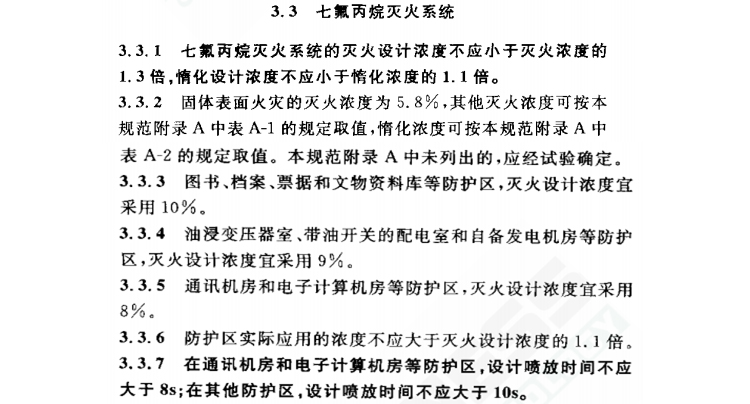

常見七氟丙烷氣體滅火系統為全淹沒式滅火。通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%；油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%；圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。
五、七氟丙烷氣體滅火系統使用安裝注意事項
七氟丙烷氣體滅火系統的安裝是不是也有一定的危險？七氟丙烷氣體滅火系統在安裝過程中需要注意哪些，我們簡單聊一聊。
七氟丙烷氣體滅火系統可以分為有管網七氟丙烷氣體滅火系統和無管網七氟丙烷氣體滅火系統。
無管網七氟丙烷氣體滅火系統現場安裝相對簡單一些：
1、柜式的七氟丙烷自動滅火裝置在安裝時，柜體要輕拿輕放，預防把其碰倒。把柜體置放在防護區氣體滅火設計圖紙所標明的地方，最好是能讓柜體的背面裝在防護區靠墻的地方，是單臺的話必須要將噴嘴瞄準重點防護的設備系統，要是多臺的話就要分布勻稱，并且要保證柜體的穩固，使用螺栓把其固定下來。
2、安裝柜式七氟丙烷自動滅火裝置的滅火劑瓶，將滅火劑瓶組安放在柜體之間，擰下容器閥上的安全保護措施，根據順序安裝滅火劑的管道和噴嘴等部件，再使用抱篩將滅火劑瓶組穩周在柜體的外表面上，保證密封處可以在螺紋處加裹生料帶。為保證安全，預防噴射錯誤，電磁驅動設備一定要在系統自動檢驗合格之后再安裝，拿出保險銷才能夠使用。假如是雙瓶組的話，把電磁驅動器安裝在主動儲瓶容器閥上，氣動驅動器安裝在從動儲瓶容器閥上。
3、核實清楚柜式七氟丙烷自動滅火裝置各個安裝連接的部分，必須要保證穩周，管路連接處要密封完好。這樣基本就已經安裝完成了。
4、把柜式七氟丙烷自動滅火裝置調試合格之后，再把電磁驅動器小心的安裝在滅火劑容器閥上面，接線連通報警聯動裝置即可。
有管網七氟丙烷氣體滅火系統現場安裝比較無管網的氣體滅火系統要求要高點。
根據規范GB50263-2007《氣體滅火系統施工及驗收規范》要求：
首先，氣體滅火瓶組應設在專用儲瓶間內。儲瓶間宜靠近防護區，并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口。儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10℃~50℃。
在消防系統的設計過程中，完整的氣體滅火系統不但需要具有氣體放出系統，還需要具有排放處理系統。在七氟丙烷氣體滅火后，借助于排放系統將多余的氣體排放并持續換氣5~6次以上，在不能夠自然補風的條件下需要借助于補風機系統進行補風。除此之外，七氟丙烷本身具有密度高于空氣的特征，所以根據GB50370-2005《氣體滅火系統設計規范》要求泄壓口應設計防護區凈高度2/3以上的位置，這樣在使用時就可以與常用通風系統進行區分使用，安全性可以得到保證。

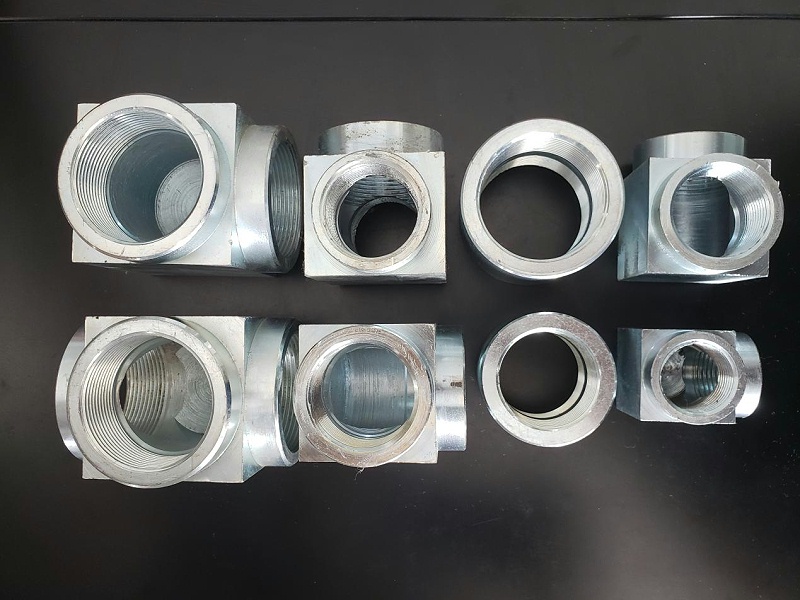

同時對管道及管道附件應符合下列規定：
1、輸送氣體滅火劑的管道應采用無縫鋼管。其質量應符合現行國家標準《輸送流體用無縫鋼管》GB/T8163、《高壓鍋爐用無縫鋼管》GB5310等的規定。無縫鋼管內外應進行防腐處理，防腐處理宜采用符合環保要求的方式。
2、輸送氣體滅火劑的管道安裝在腐蝕性較大的環境里，宜采用不銹鋼管。其質量應符合現行國家標準《流體輸送用不銹鋼無縫鋼管》GB/T14976的規定。
3、輸送啟動氣體的管道，宜采用銅管，其質量應符合現行國家標準《拉制銅管》GB1527的規定。
4、管道的連接，當公稱直徑小于或等于80mm時，宜采用螺紋連接；大于80mm時，宜采用法蘭連接。鋼制管道附件應內外防腐處理，防腐處理宜采用符合環保要求的方式。使用在腐蝕性較大的環境里，應采用不銹鋼的管道附件。
系統組件與管道的公稱工作壓力，不應小于在最高環境溫度下所承受的工作壓力。
滅火劑輸送管道的施工，無縫鋼管采用法蘭連接時，應在焊接后進行內外鍍鋅處理。已鍍鋅的無縫鋼管不宜采用焊接連接，與選擇閥等個別連接部位需采用法蘭焊接連接時，應對被焊接損壞的鍍鋅層做防腐處理。
管道穿過墻壁、樓板處應安裝套管。穿墻套管的長度應和墻厚相等，穿過樓板的套管長度應高出地板50mm。管道與套管間的空隙應采用柔性不燃燒材料填塞密實。
管道末端噴嘴處應采用支架固定，支架與噴嘴間的管道長度不應大于500mm。公稱直徑大于或等于50mm的主干管道，垂直方向和水平方向至少應各安裝一個防晃支架。當穿過建筑物樓層時，每層應設一個防晃支架。當水平管道改變方向時，應設防晃支架。滅火劑輸送管道安裝完畢后，應進行水壓強度試驗和氣壓嚴密性試驗。
滅火劑輸送管道在水壓強度試驗合格后，或氣壓嚴密性試驗前，應進行吹掃。吹掃管道可采用壓縮空氣或氮?dú)?。吹掃時，管道末端的氣體流速不應小于20m/s，采用白布檢查，直至無鐵銹、塵土、水漬及其他臟物出現。滅火劑輸送管道的外表面應涂紅色油漆。
噴嘴的安裝，安裝在吊頂下的不帶裝飾罩的噴嘴，其連接管管端螺紋不應露出吊頂；安裝在吊頂下的帶裝飾罩的噴嘴，其裝飾罩應緊貼吊頂。噴嘴安裝時應逐個核對其型號、規格和噴孔方向，并應符合設計要求。
最后，調試與驗收。具體的氣體滅火系統的調試與驗收可參見《氣體滅火系統施工及驗收規范》（GB50263-2007）中的要求。
以上就是對七氟丙的介紹及七氟丙烷滅火系統的應用，僅供大家學習和參考，希望對大家有所幫助。如果覺得這篇文章對大家有所幫助，大家可以給小編幫忙點贊評論一下哦，感謝大家支持。
念海消防是專業的氣體滅火系統廠家，目前比較成熟的氣體滅火系統產品有七氟丙烷，高壓二氧化碳，IG541，超細干粉，火探管滅火系統等，同時提供后續消防氣瓶檢測充裝服務，擁有完整產業鏈，有任何問題一個電話輕松解決。
