氣體滅火系統是什么？在工民用建筑圖紙中，我們經常會看到在配電室、檔案室、數據中心等防護區上標上“此處設計氣體滅火系統，具體由廠家深化設計”。那氣體滅火系統是什么？廠家拿到圖紙要如何設計？怎么設計才能夠順利通過消防驗收？同時還能在關鍵時刻快速滅火呢？

一、氣體滅火系統—滅火劑介紹

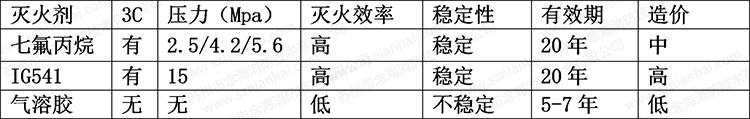

現行的氣體滅火系統設計規范為GB50370-2005，規范中主要介紹了三種滅火介質：七氟丙烷、IG541、氣溶膠。那么這三種介質我們通過一個表格將其優劣勢呈現出來，方便對比選擇。

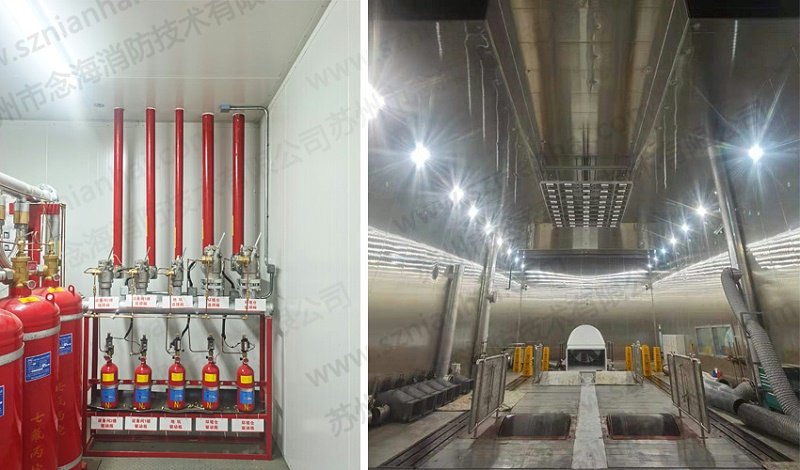

通過表格比較我們能夠清楚的看出，七氟丙烷的優勢是：滅火效率高，潔凈氣體，但在高溫550°及以上時容易分解出大量氟化氫，所以在極為精密的設備應將主機延時時間縮短。目前在工業上應用也比較廣泛比如超聲波清洗機、機床、儲能集裝箱等。

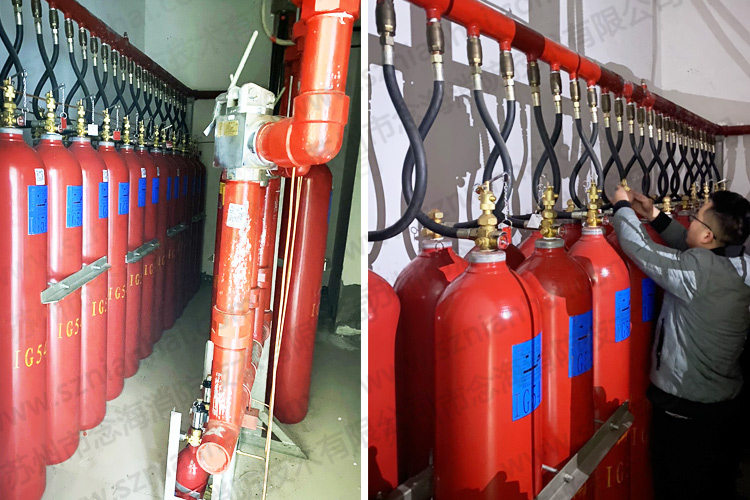

IG541在以上滅火劑中是相對最環保的，因為所有成分都是來自大氣層，IG541儲存壓力較大，且造價較高，所以對于一些防護區尤其是特別重要的場所才會選擇IG541，比如地鐵、航站樓、大型檔案中心等。

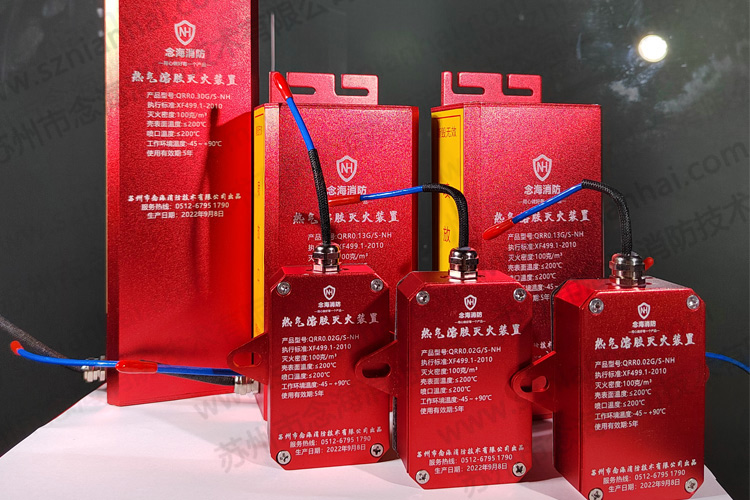

氣溶膠滅火裝置藥劑質量在市場上參差不齊，且在實際施工中也存在諸多問題，導致氣溶膠在2015年就未出現于消防產品3C目錄中，目前正規的項目中很少會設計使用氣溶膠。隨著滅火裝置小型化，目前在配電柜、充電樁、家用汽車等領域小型氣溶膠的應用較多。

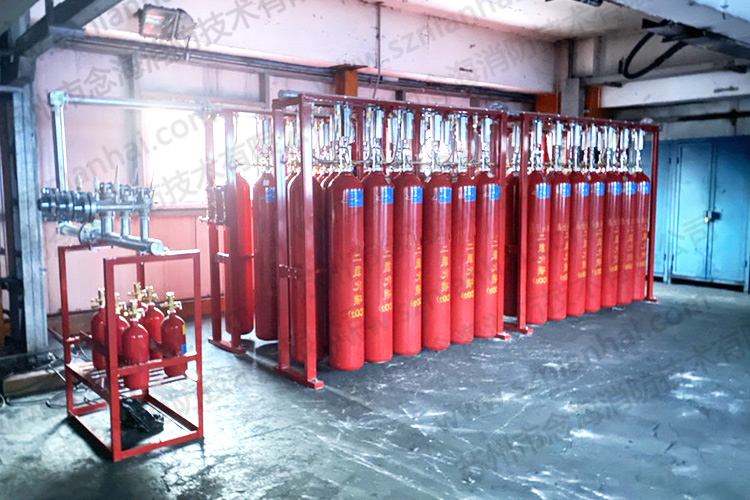

高壓二氧化碳氣體滅火系統在市場上也比較常見，比如水泥行業的煤粉倉、粉塵倉，環保行業的除塵器設備，噴涂行業的噴漆房、調漆房，半導體行業的超聲波清洗機等。高壓二氧化碳的設計規范是GB501930-2010，高壓二氧化碳不僅能夠全淹沒滅火也可以局部滅火，因為會使人窒息的緣故，所以在人員密集及人員經常出入的場所不應使用。

全氟己酮，GWP為1，安全余量較大，滅火效率比七氟丙烷還要高，目前被國家高度關注，用來替代七氟丙烷，全氟己酮在高溫下會裂解出全氟異丁烯（一種劇毒氣體），在未來的使用規范中也會被高度重視。

二、氣體滅火系統——案例介紹

上述主要對氣體滅火系統的常用介質及性能進行了深度的介紹，相信讀者對每種滅火劑都有了一定的了解。接下來我們以杭州某檔案室的氣體滅火系統項目為例，介紹下我們是怎么設計圖紙、考慮其經濟性以及消防驗收等方面。

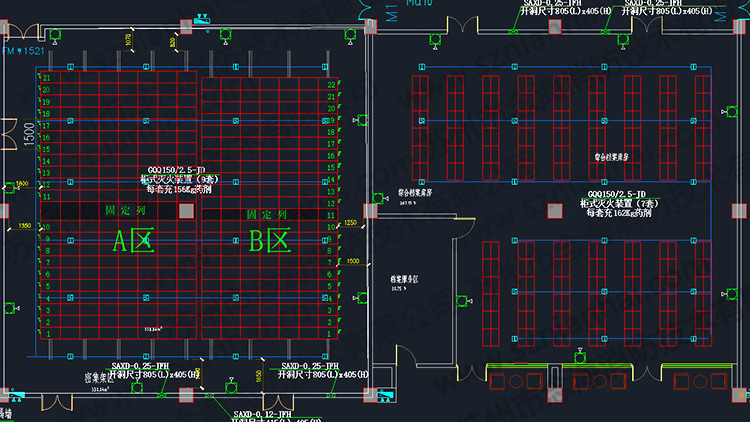

該總的檔案室是由面積330.04㎡*5.1m高的密集檔案室、267.15㎡*5.1m高的綜合檔案室這兩個檔案室組合而成，根據GB50370-2005《氣體滅火系統設計規范》對滅火設計濃度要求和用量的計算要求如下：

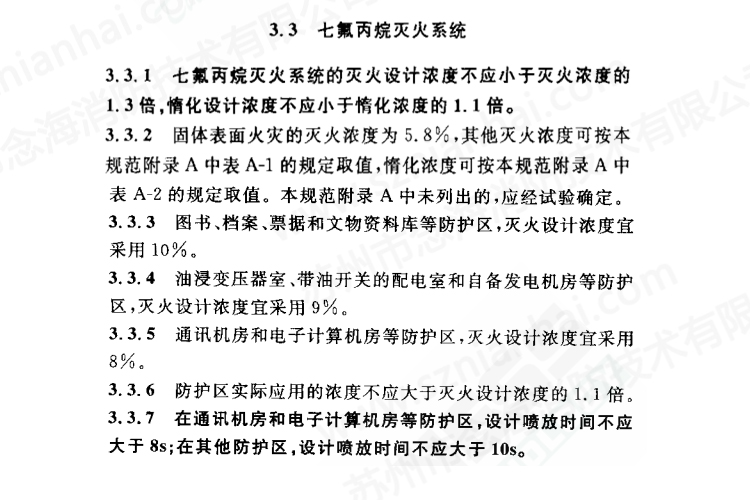

檔案室、圖書館等滅火設計濃度宜采用10%，配電房、變電房是9%，通訊機房、數據機房等則為8%。

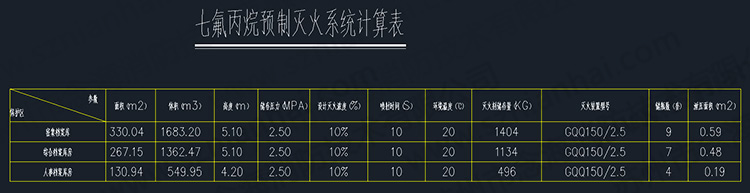

再經過兆龍軟件精確計算后，確定七氟丙烷的藥劑使用量（見下表），并建議采用柜式七氟丙烷滅火裝置單瓶組GQQ150/2.5 共計20套來滿足業主對檔案室進行消防安全保障的要求。

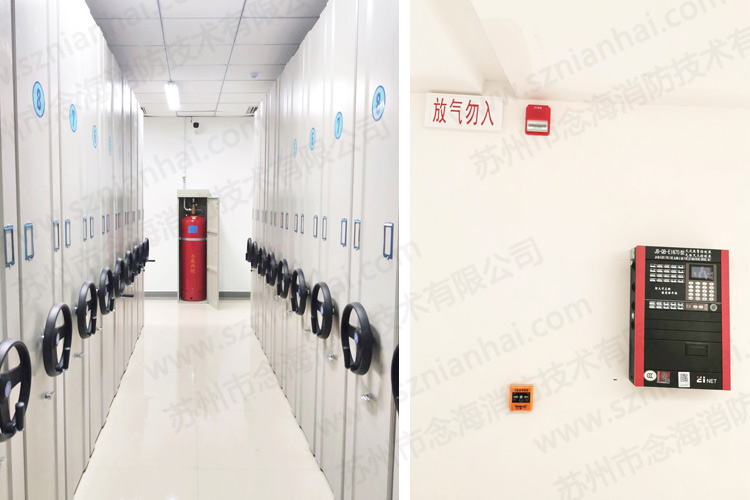

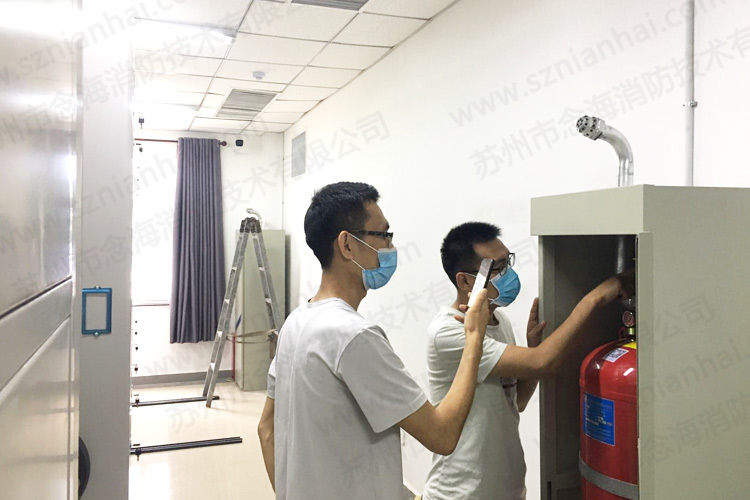

讓我們看下完工后的現場實拍吧

上述就是當我們拿到一份圖紙后，如何根據規范設計的全過程，上述是預制滅火系統，滅火裝置是在防護區內部的，七氟丙烷還有管網式的，通過管道輸送到各個防護區。

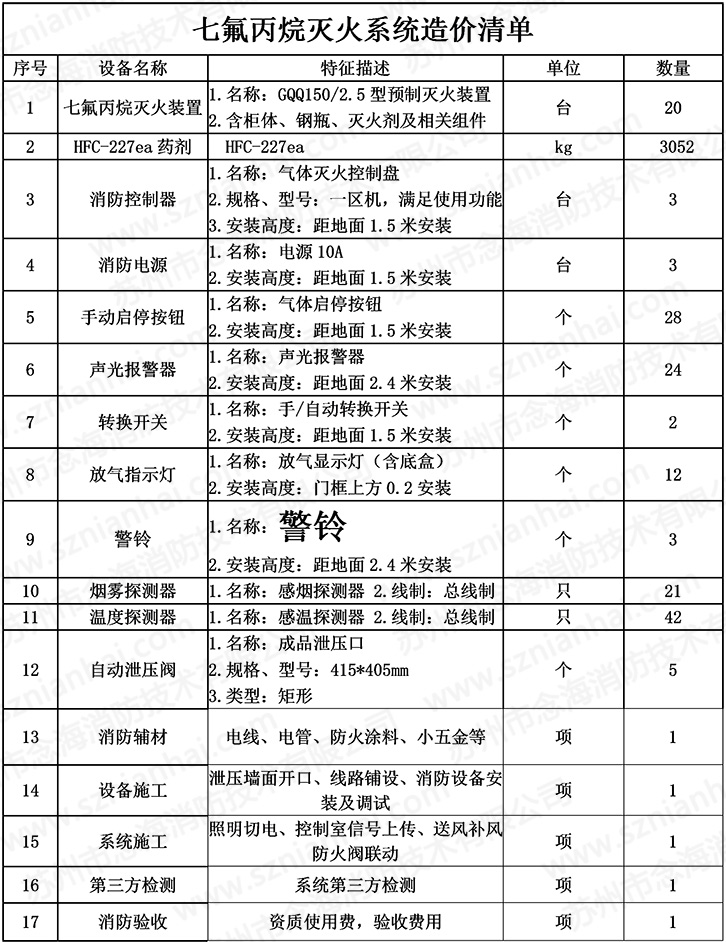

附上一份氣體滅火系統報價清單供讀者參考，如果有價值請一定給點個贊。

三、氣體滅火系統——使用注意事項

我們花了錢做的氣體滅火系統，除了保障消防驗收一定要過，那如何保障系統平時運行穩定，在關鍵時候一定能滅火呢？在這里給大家?guī)讉€關鍵要點。

1、要熟悉系統，市場上做了氣體滅火系統不能正常使用，很大一部分原因是電磁閥安全銷沒有拔掉，安全銷不拔系統是無法啟動的；按規范維保系統；消防氣瓶七氟丙烷，二氧化碳，ig541三年一檢驗。

2、手動狀態，系統是只報警也不啟動的，只有手動按下啟動開關系統才會根據預制邏輯啟動。

3、系統的啟動功率不夠：很多時候設計圖紙是有缺陷的，當有多個滅火裝置時，主機啟動電流一般為2A-3A，這個需要專業計算，所以找專業公司是最重要的。

4、電源問題：很多時候系統誤噴除了能夠查到的，比如誤按啟動按鈕，還有很難查到的那就是主電電源，當主電電源不穩定，升壓超過240V 以上，就有可能造成控制主機不穩定，導致誤噴。

5、最后給大家出個主意，可以在施工完工的氣體滅火系統旁掛一個操作指示板，平時加強培訓，這樣關鍵時候想滅火才能真正得到保障。

以上分享如果有價值，請給作者點個贊，同時可以留言一起探討，謝謝。
